      BL-1212N 無刷直流電機驅動器


      基本性能:

      • 12V直流供電
      • 啟停及轉向控制
      • 過流、過壓、過載及堵轉保護
      • 外部模擬量調速
      • 制動快速停車
      • 故障報警輸出
      • 轉速信號輸出
      • 適用于不帶霍爾信號輸出的電機驅動
       BL-1212N 無刷直流電機驅動器
      性能指標:
      電氣性能

      供電電源 直流12V,±20%
      額定功率 最大150W(根據所選電機確定)
      額定轉速 根據所選電機確定
      額定轉矩 根據所選電機確定
      調速范圍 150RPM~額定轉速
      絕緣電阻 常溫常壓下〉100MΩ
      絕緣強度 常溫常壓下1KV,1分鐘

      使用環境及參數

      冷卻方式 散熱器自然冷卻
      使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
      溫度 -10℃ ~ +65℃
      濕度 <80%RH,無凝露,無結霜
      振動 5.9m/S²Max
      保存溫度 -20℃ ~ +65℃
      體積 147x75x45(mm³)
      重量 0.5Kg

      端子及使用說明:

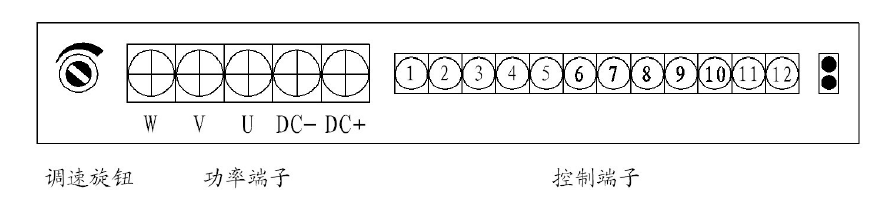

      無刷直流電機驅動器端子

      根據上圖所示,各接口功能列表

      端子標記 端子定義
      功率端子 DC+、DC-
      U、V、W
      接直流電源。DC+與正極相接,DC-與負極相接
      端子的U、V、W與電機的U、V、W三相對應連接注1
      控制端子 1 R/S 電機啟停控制信號,與COM端口短接電機啟動,斷開電機自然停車
      2 DIR 電機轉向控制信號,與COM端口短接電機反轉,斷開電機正轉注2
      3 BRK 制動停車信號,與COM端口短接電機制動停車注3
      4 ANI外部模擬電壓調速輸入,默認輸入電壓0-5V注4
      5 COM信號接地端
      6 FAULT 故障信號輸出接口(低電平電機故障)注5
      7 SPEED 速度信號輸出接口注6
      8-12 保留
      指示燈 紅燈閃爍 電機故障
      綠燈閃爍 電機待機
      交替閃爍 電機正常運行
      調速旋鈕 調節電機轉速 順時針旋轉電機速度增加,逆時針旋轉電機速度減小

      注:
      1.無刷電機的U、V、W與驅動器U、V、W連接方式的不同可導致無刷電機運轉方向的不同。
      2.無刷電機停車后才能操作改變電機的轉動方向。
      3.制動停車在大慣量負載時慎用,且制動時間和負載有關。
      4.無刷驅動器默認調速方式為旋鈕調速,若需通過外部模擬電壓來調節速度,可在我司技術人員的指導下通過跳線來設定。
      5.當出現故障時,請及時斷電檢查系統,排除故障后上電重啟。
      6.速度脈沖為占空比50%的方波,幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系:
      N=F*60/P(P為電機極對數)

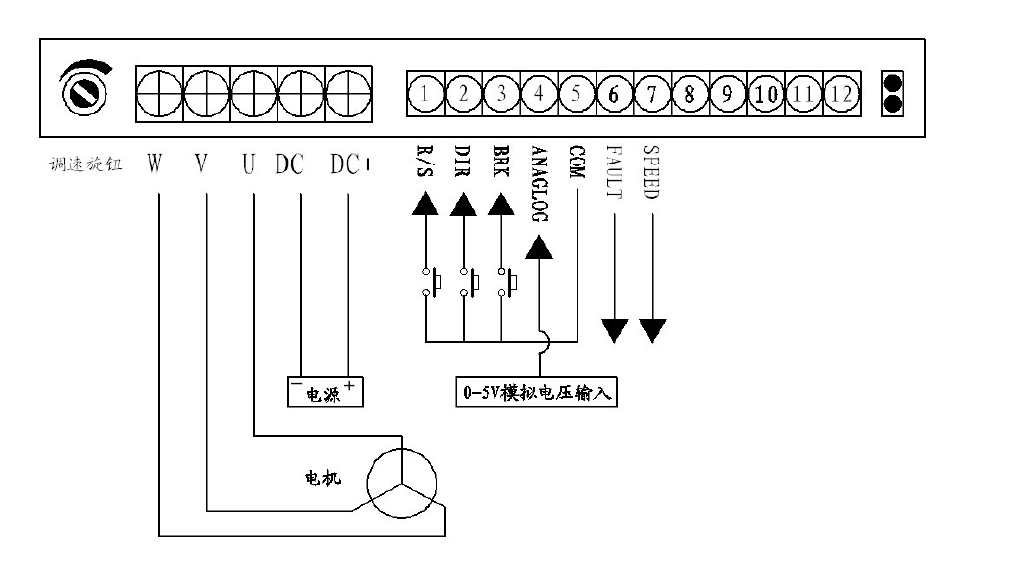

      典型接線圖:
      無刷驅動器線路連接圖

      用戶在接線時要注意以下幾點:
      ◆斷電1分鐘后才能進行底板檢查或更換保險管。

      服務及保修:
      本公司所有產品一年內免費保修,超過保修期酌情收取人工及材料費。凡是本公司的產品,終身享受技術支持(論壇、電話、Emai1等)


      非授權專業人士請勿開啟機殼!
