      BL-1250HS無刷直流電機驅動器-無刷驅動器


      基本性能:

      • 12V直流供電
      • 啟停及轉向控制
      • 過流、過壓、過載及堵轉保護
      • 外部模擬量調速
      • 制動快速停車
      • 強制風冷散熱
      • 故障報警輸出
      • 多功能面板控制(速度顯示及參數設定)
      • 適用于帶霍爾信號輸出的電機驅動
      BL-1250HS無刷驅動器

      性能指標:
      電氣性能

      供電電源 直流12V,±20%
      額定功率 最大400W(根據所選電機確定)
      額定轉速 根據所選電機
      額定轉矩 確定根據所選電機確定
      調速范圍 90RPM~額定轉速
      絕緣電阻 常溫常壓下>100MΩ
      絕緣強度 常溫常壓下1KV,1分鐘

      使用環境及參數:

      冷卻方式 強制風冷散熱
      使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
      溫度 -10℃ ~ +65℃
      濕度 <80%RH,無凝露,無結霜
      振動 5.9m/S²Max
      保存溫度 -20℃ ~ +65℃
      體積 185x110x70(mm)
      重量 1Kg

      端子及使用說明:

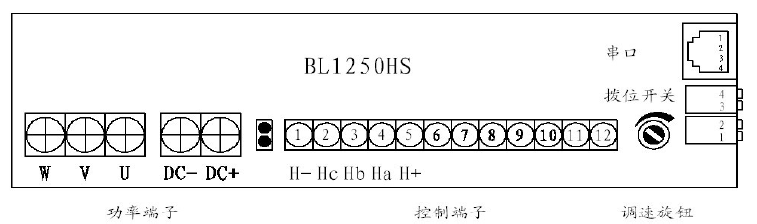

      端子圖


      根據上圖所示,各接口功能列表

      端子標記 端子定義
      功率端子 DC+、DC-
      U、V、W
      接直流電源。DC+與正極相接,DC-與負極相接
      端子的U、V、W與電機的U、V、W三相對應連接注1
      霍爾信號 H+、H-
      Ha、Hb、Hc
      將該端子的H+和H-分別與電機霍爾的電源和地線連接。將Ha、Hb、Hc與電機的霍爾線一一對應連接

      控制端子 6 SPEED   速度信號輸出接口注1
      7 FAULT   故障信號輸出接口(低電平電機故障)注2
      8 COM   信號接地端
      9 ANI   外部模擬電壓調速輸入,默認輸入電壓0-5V
      10 BRK   制動停車信號,與VCC端口短接電機制動停車
      11 DIR   電機轉向控制信號,與VCC端口短接電機反轉,斷開電機正轉
      12 R/S   電機啟停控制信號,與VCC端口短接電機啟動,斷開電機自然停車
      串行接口 2 RXD   接收數據端
      3 TXD   發送數據端
      1/4 COM   信號接地端
      指示燈 紅燈閃爍 電機故障
      綠燈閃爍 電機待機
      交替閃爍 電機正常運行
      調速旋鈕 調節電機轉速 順時針旋轉電機速度增加,逆時針旋轉電機速度減小
      撥位開關 1 ANI1   通過調速旋鈕調節電機轉速,撥位開關上撥關閉,下撥選通
      2 ANI2   通過外部模擬電壓輸入端口調節電機轉速注3
      3 HTYPE   霍爾有效電平選擇,撥位開關上撥高電平有效,下撥低電平有效注4
      4 控制面板選通開關

      注:1、速度脈沖為占空比50%的方波,幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系:
      N=F*60/P(P為電機極對數)
      2、當出現故障時,請及時斷電檢查系統,排除故障后上電重啟。
      3、ANI1與ANI2同時只能有一個輸入選擇有效。
      4、霍爾有效電平與電機廠家選擇的霍爾器件有關。當電機與驅動器完好且接線正確而電機無法正常啟動時,可更改霍爾有效電平后再做嘗試。霍爾有效電平默認為高有效。

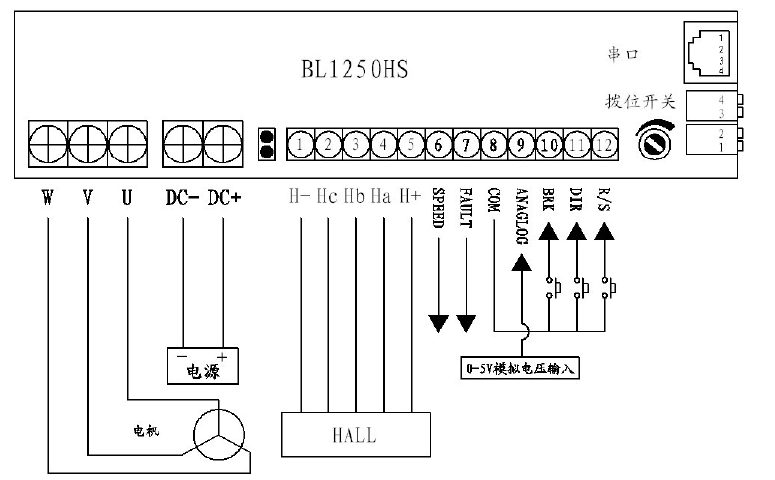

      典型接線圖:
      無刷驅動器接線圖

      用戶在接線時要注意以下幾點:
      • 通電前請確保電機的U、V、W及霍爾要和驅動器的U、V、W及霍爾對應連接,一旦出錯,可能對驅動器及電機造成不可恢復性損壞。
      • 斷電1分鐘后才能進行底板檢查或更換保險管。
      服務及保修:
      本公司所有產品一年內免費保修,超過保修期酌情收取人工及材料費。凡是本公司的產品,終身享受技術支持(論壇、電話、Email等)

      非授權專業人士請勿開啟機殼!
