無刷驅動器是什么？
來源：深圳市鑫海文科技有限公司|發布時間：2019-07-29 21:29
無刷驅動器是什么？相信第一次了解驅動器的客戶對它很陌生。但是一旦了解了無刷驅動器以后，您絕對會喜歡上它，因為無刷驅動器在實際使用過程中更加靈活而且穩定性和體驗都會更好。今天就和大家全方位的介紹一下無刷驅動器。
無刷驅動器是什么？有什么特點？
無刷直流電機(BLDC) 用電子換向器代替機械換向器。無刷驅動器由于電子換向需要驅動電路。無刷驅動器的換相電路由驅動和控制兩部分組成，不易分離。特別是，低功耗電路通常將兩部分集成到一個ASIC中。在大功率無刷直流電機中，驅動電路和控制電路可以分開集成。驅動電路輸出功率，驅動電機電樞繞組，由控制電路控制。驅動電路由線性放大狀態變?yōu)槊}寬調制的開關狀態，相應的電路組成也由晶體管離散電路變?yōu)槟K化集成電路。模塊化集成電路包括功率雙極晶體管、功率場效應晶體管和隔離柵場效應雙極晶體管。雖然隔離柵場效應雙極晶體管價格昂貴，但從可靠性、安全性和性能的角度來選擇它更為合適。無刷直流電機的驅動方式根據不同的種類可分為多種驅動方式，每種驅動方式都有各自的特點。根據驅動波形：方波驅動，該驅動方式易于實現無刷驅動器的無傳感器控制；正弦波驅動，該驅動方式可以提高無刷驅動器的運行效果，使輸出扭矩均勻，但實現過程是相對復雜。同時，該方法有兩種方式： SPWM 和 SVPWM(空間矢量PWM)兩種方式，SVPWM的效果好于SPWM。
無刷直流電機(BLDC)以電子換向器取代了機械換向器，所以無刷直流電機既具有直流無刷驅動器良好的調速性能等特點，又具有交流無刷驅動器結構簡單、無換向火花、運行可靠和易于維護等優點。這也是越來越多自動化設備廠商喜愛使用它的原因。
無刷驅動器工作原理是什么？
無刷電機的定子是線圈繞組的電樞，轉子是永磁體。如果電機只有一個固定的直流電流，電機只能產生一個恒定的磁場，不能升高。如果檢測到轉子位置，并根據轉子將相應的電流連接到電機上，則電機只能在磁場作用下工作。

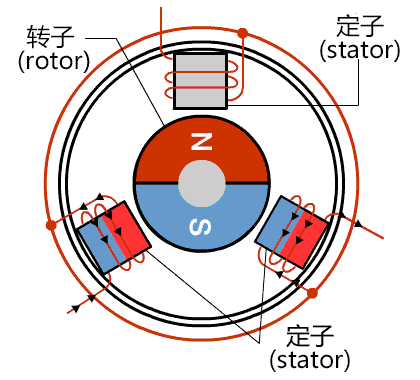

下圖為無刷直流電機的工作原理圖，為方便說明，定子的定子線圈中心連接電源“POWER”，每相端連接電源管，連接當位置傳感器接通時，功率管G帶12V，相應的相線圈通電。隨著轉子旋轉跟隨的三個位置傳感器，它們將被逐個調諧，使得相應的相線圈也被激勵，因此定子磁場方向也不斷變化，隨后無刷驅動器轉子旋轉，是無刷直流電機的基本旋轉原理-檢測轉子的位置，依次激勵相位。
無刷驅動器較比其他驅動器產品有哪些優點？
無刷驅動器具有幾個優點，其中一些是它沒有機械換向器和相關問題。具備無極調速、調速范圍廣、過載能力強、線性度好、壽命長、體積小、重量輕、出力大等優點，
由于使用永磁轉子，效率高；
由于沒有限制速度的刷子，即使在加載和卸載條件下也能高速運行；
與拉絲型直流和感應交流無刷驅動器相比，無刷驅動器幾何形狀更小，重量更輕；
換向器系統無需檢查和維護，使用壽命長；
由于低慣性和在定子中承載繞組而產生更高的動態響應；
減少電磁干擾；
由于沒有刷子，操作相當（或低噪音）；
解決了有刷無刷驅動器存在的一系列問題，廣泛應用于工業設備、儀器儀表、家用電器、機器人、醫療設備等各個領域。由于無刷驅動器沒有電刷進行自動換向，因此需要使用電子換向器進行換向。無刷直流電機驅動器實現的就是這個電子換向器的功能。
無刷驅動器廠家如何選擇？
一、了解驅動器服務商的開發經驗
做無刷驅動器并不是一件難事，只要懂點技術就能做個簡單驅動器，而要想做出一個優質的定制化驅動器方案，必須要有豐富的開發經驗、過硬的技術，在跟這類的驅動器服務商溝通中，不會跟你來虛的，能夠根據您的需求，快速的構思出你方案架構、功能、系統等，提出建議與想法，并且能在短時間內，就能整理出一個可行性方案，不會浪費彼此時間。
二、看驅動器服務商做了多少案例
經驗豐不豐富，看客戶案例多不多，有沒有各應用領域的案例，經驗豐富的驅動器服務商，案例絕對是非常多樣化，看了數量，還得看質量，了解開發水準，看設計效果、用戶體驗、功能使用，優秀的驅動器服務商，不僅案例多，主要的是根據更行業的需求，能夠把無刷驅動器做的個性化，那么絕對能基本滿足您的需求。
三、看無刷驅動器廠家售后服務
無刷驅動器的質量性能好是基礎，到位完善的才能讓用戶使用的更加放心，因為即使再優質的無刷驅動器在運行中也 有可能發生故障，這時就是考驗生產廠家對技術服務是否及時有效。廠家的售后態度以及處理的是否及時將會直接影響用戶的經濟效益。有些無刷驅動器生產廠家是采取的置之不理，用戶的無刷驅動器出現問題后生產廠家遲遲不給回應，這樣不僅嚴重影響了無刷驅動器的正常運行，還會造成用戶的經濟損失。
如何買到價格優惠的無刷驅動器？
無刷驅動器一般都是針對產品進行批量采購的，那么對于設計定制后找代工公司加工的自然就貴一些。現在深圳和香港這邊大多數客戶都是針對產品需求來定制無刷驅動器方案，然后測試通過后自己找代工工廠或讓鑫海文找工廠加工。這樣不僅價格便宜，而且產品性能也更好、更吻合。這種一般適用于數量大且長期穩定的用戶，畢竟前期開發也是一筆不小的支出。
如果是小批量的話，建議大家可以去找廠家批發，拿到廠家的出廠價。記得在采購時說是批發采購哦，這樣廠家給到的價格也會更便宜一些。
無刷驅動器使用時的注意事項有哪些？
1、在拆卸前，要用壓縮空氣吹凈電機表面灰塵，并將表面污垢擦拭干凈。
2、選擇電機解體的工作地點，清理現場環境。
3、熟悉電機結構特點和檢修技術要求。
4、準備好解體所需工具（包括專用工具）和設備。
5、為了進一步了解直流無刷電機運行中的缺陷，有條件時可在拆卸前做一次檢查試驗。為此，將電機帶上負載試轉，詳細檢查電機各部分溫度、聲音、振動等情況，并測試電壓、電流、轉速等，然后再斷開負載，單獨做一次空載檢查試驗，測出空載電流和空載損耗，做好記錄。
6、切斷電源 ，拆除電機外部接線，做好記錄。
其實無刷驅動器只是產品中小小的一個環節，但同時無刷驅動器的性能也會直接決定產品的品質。例如戴森吹風筒就是使用的無刷驅動器，只是針對產品特點進行了功能性的開發，但是這就讓戴森吹風筒的性能在同行中脫穎而出，一舉拿下市場。
