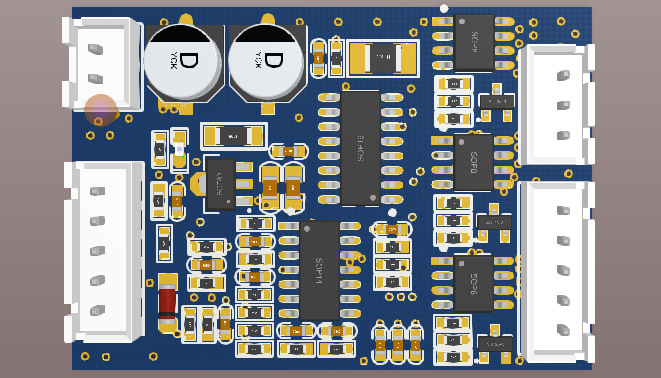

無刷控制器電路板結構組成有哪些？
來源：深圳市鑫海文科技有限公司|發布時間：2019-05-07 19:20
無刷控制器的核心組成部分包括電路板，處理轉子位置信號，以此觸發功率開關。但是很多人都不了解電路的組成部分，今天就和大家介紹一下無刷控制器電路的結構組成部分有哪些？
眾所周知，無刷控制器電路的功能是將霍爾位置傳感器檢測到的轉子位置信號首先進行處理，然后按一定的邏輯代碼輸出，以此觸發功率開關。因?yàn)榭刂破麟娐返膶?dǎo)通順序和轉子轉角同步，所以該控制電路起到了機械電刷和換向器的換向作用。
無刷控制器電路的結構組成部分有哪些？
無刷控制器電路是由功率控制開關單元和位置傳感器信號處理單元組成，用來控制電機定子上各相繞組通電時間和順序。
(1)功率控制開關單元：是控制電路的核心部分，它的作用是將電源的功率按一定邏輯關系分配給電機定子的各相繞組，使電機產生連續不斷的轉矩；而各相繞組導通的時間和順序則取決于位置傳感器的信號。
(2)位置傳感器：是用來檢測轉子磁極的位置，為邏輯開關電路提供正確的換相信息，即將轉子磁極的位置信號轉換成電信號，然后去控制定子繞組換相，使電機電樞繞組中的電流隨著轉子位置的變化按一定次序換相，通過氣隙形成步進式旋轉磁場、驅動永磁轉子連續不斷地旋轉。
鑫海文長期致力于無刷驅動器方案的研發，高壓/低壓無刷驅動器的研發生產。鑫海文擁有豐富開發應用經驗的專業研發技術團隊。選擇鑫海文，個性化定制專業解決方案。
