      BL-2408N無刷直流電機驅動器

      來源:深圳市鑫海文科技有限公司|發布時間:2019-08-09 21:07


      基本性能:
      24V直流供電
      啟停及轉向控制
      過流、過壓、過載及堵轉保護
      外部模擬量調速
      制動快速停車
      故障報警輸出
      轉速信號輸出
      適用于不帶霍爾信號輸出的電機驅動

       無刷驅動器BL-2408N

      性能指標:
      電氣性能

      供電電源 直流24V,±20%
      額定功率 最大200W(根據所選電機確定)
      額定轉速 根據所選電機確定
      額定轉矩 根據所選電機確定
      調速范圍 90RPM~額定轉速
      絕緣電阻 常溫常壓下>100MΩ
      絕緣強度 常溫常壓下1KV,1分鐘

      使用環境及參數

      冷卻方式 散熱器自然冷卻
      使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
      溫度 -10℃ ~ +65℃
      濕度 <80%RH,無凝露,無結霜
      振動 5.9m/S²Max
      保存溫度 -20℃ ~ +65℃
      體積 118x75x35(mm)
      重量 0.3Kg

      端子及使用說明:

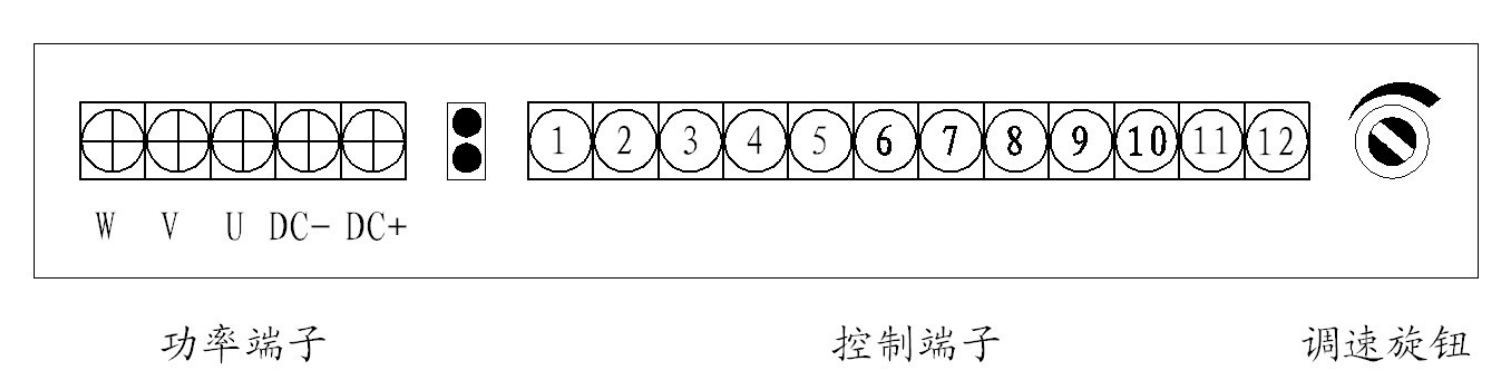

      無刷驅動端子圖


      根據上圖所示,各接口功能列表

      端子標記 端子定義
      功率端子 DC+、DC-
      U、V、W
      接直流電源。DC+與正極相接,DC-與負極相接
      端子的U、V、W與電機的U、V、W三相對應連接注1
      霍爾信號 H+、H-
      Ha、Hb、Hc
      將該端子的H+和H-分別與電機霍爾的電源和地線連接。將Ha、Hb、Hc與電機的霍爾線一一對應連接

      控制端子 1 COM信號接地端
      2 R/S電機啟停控制信號,與COM端口短接電機啟動,斷開電機自然停車
      3 DIR電機轉向控制信號,與COM端口短接電機反轉,斷開電機正轉注2
      4 BRK制動停車信號,與COM端口短接電機制動停車注3
      5 ANI外部模擬電壓調速輸入,默認輸入電壓0-5V注4
      6 HTYPE霍爾有效電平選擇,與COM端口短接低電平有效,不接高電平有效5
      7 SPEED速度信號輸出接口注6
      串行接口 2 RXD   接收數據端
      3 TXD   發送數據端
      1/4 COM   信號接地端
      指示燈 紅燈閃爍 電機故障
      綠燈閃爍 電機待機
      交替閃爍 電機正常運行
      調速旋鈕 調節電機轉速 順時針旋轉電機速度增加,逆時針旋轉電機速度減小

      注:1、電機的U、V、W與驅動器U、V、W連接方式的不同可導致電機運轉方向的不同。
      2、電機停車后才能操作改變電機的轉動方向。
      3、制動停車在大慣量負載時慎用,且制動時間和負載有關。
      4、驅動器默認調速方式為旋鈕調速,若需通過外部模擬電壓來調節速度,可在我司技術人員的指導下通過跳線來設定。
      5、速度脈沖為占空比50%的方波,幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系:
      N=F*60/P(P為電機極對數)。

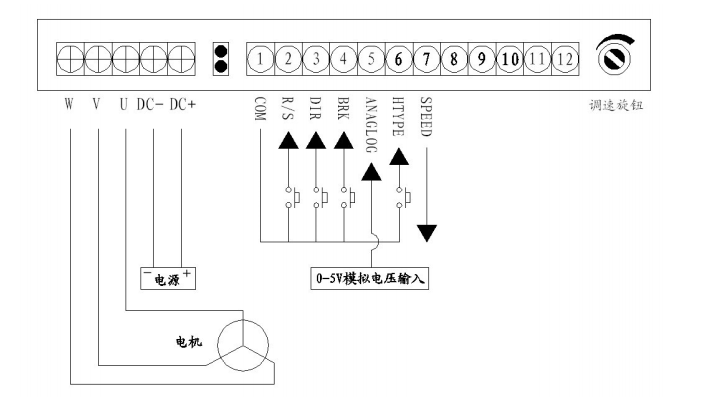

      典型接線圖:
      無刷驅動器接線圖

      用戶在接線時要注意以下幾點:
      斷電1分鐘后才能進行底板檢查或更換保險管。

      服務及保修:
      本公司所有產品一年內免費保修,超過保修期酌情收取人工及材料費。凡是本公司的產品,終身享受技術支持(論壇、電話、Email等)

      非授權專業人士請勿開啟機殼!
