SWP-BLDC 3602 無刷電機驅動器

來源：深圳市鑫海文科技有限公司|發布時間：2019-01-09 14:34

無刷電機驅動器是鑫海文科技為配合現代化工業自動控制領域而自主研發的高效率、高精度驅動器。主要采用國際最新無刷電機專用數字處理器DSP為核心配以高速度數字邏輯芯片高品質功率模塊，組成基友高集成度、體積小、保護完善、接線簡潔、可靠性高等一系列優點。
無刷電機驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，無刷電機驅動器具有操作安全、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。

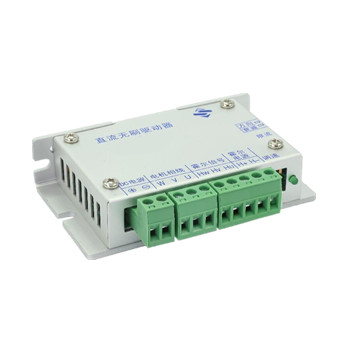

產品型號：SWP-BLDC 3602

產品特點：
 1.全面替代直流電機調速、全面替代變頻器+變頻電機調速、全面替代異步電機+減速機調速；
 2.具有傳統直流電機的所有優點，同時又取消了碳刷、滑環結構；
 3.轉矩特性優異，中、低速轉矩性能好，啟動轉矩大，啟動電流?。?br />  4.無級調速，調速范圍廣，過載能力強；
 5.體積小、重量輕、出力大；
 6.軟啟軟停、制動特性好，可省去原有的機械制動或電磁制動裝置；
 7.效率高，電機本身沒有勵磁損耗和碳刷損耗，消除了多級減速耗，綜合節電達20%～60%，僅節電一項一年可收回購置成本；


應用范圍：
目前無刷電機在國內已經實現眾多行業的大批量生產.提高了產品的競爭力同時帶動了新應用的新產品的催生.目前主要分為工業控制類"如無刷電動工具.風機，氣泵，水泵等.

功率表：

驅動器型號	供電電壓DC	電流IC	峰值電流IP
無刷驅動器SWP-BLDC	24~36V	2A	5A
無刷驅動器SWP-BLDC	24~36V	8A	10A
無刷驅動器SWP-BLDC	24~36V	10A	12A
無刷驅動器SWP-BLDC	24~36V	12A	14A
無刷驅動器SWP-BLDC	24~36V	16A	18A



規格參數：

供電電源		DC 24~36V, ±10%
額定功率		最大150W（根據所選電機確定）
額定轉速		1600RPM（根據所選電機確定）
額定轉矩		根據所選電機確定
調速范圍		120~9000RPM
絕緣電阻		常溫常壓下>100MΩ
絕緣強度		常溫常壓下 1KV，1分鐘
冷卻方式		散熱器自然冷卻
使用 環境	場合	盡量避免粉塵、油污及腐蝕性氣體
	溫度	-10℃ ~ +50℃
	濕度	<80%RH.，無凝露，無結霜
	震動	5.9m/S² Max
保存溫度		-20℃ ~ +65℃
體積		170*156*40mm，
重量		0.3Kg



命名規則：電壓+功率+無刷驅動器/控制器

配置與界面：
? 24~36V 直流供電
? 啟停及轉向控制
? 過流、過壓、過載及堵轉保護
? 外部模擬量控制速度
? 純硬件設計高轉速，高抗干擾能力
? 采用有FOC控制技術
